Kabeldoorvoeren Kabeldoorvoersysteem HSI150/HSI90Systeeminzetstukken

Systeemdeksel

Kabelafdichting met warme krimptechniek

HSI90 D WS

Op de lijst favorieten

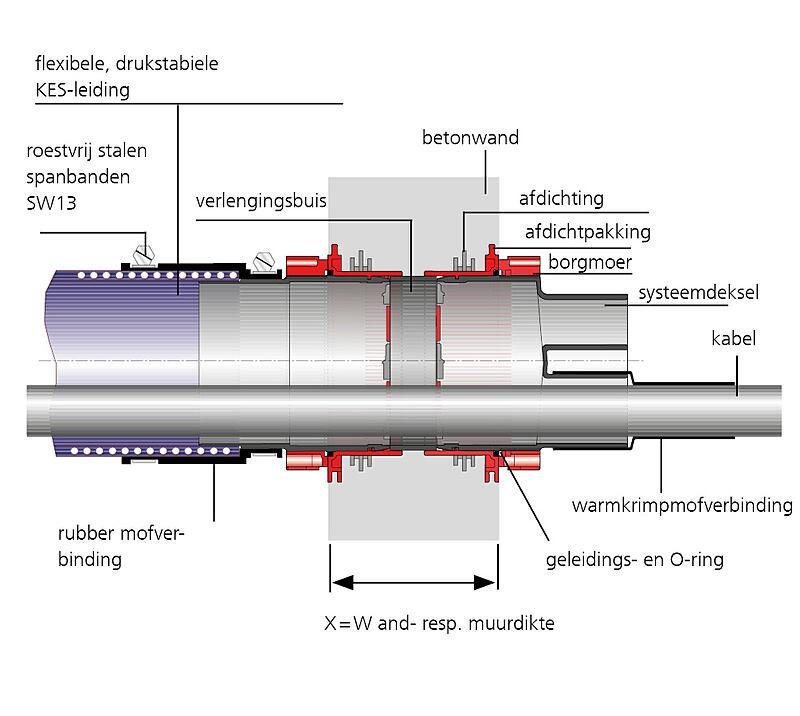

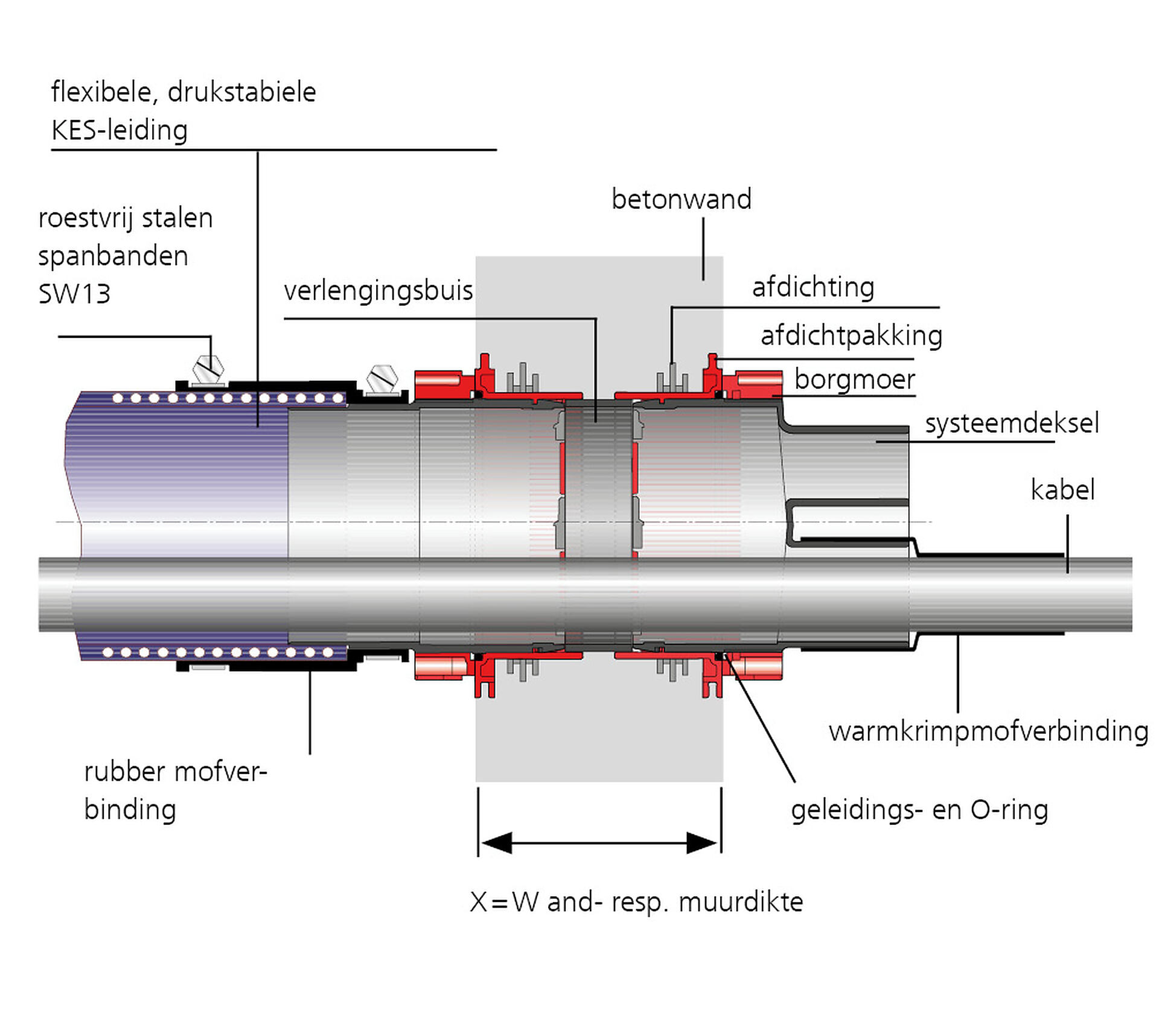

Systeemdeksel - Kabelafdichting met warme krimptechniek

mechanische fixatie (bajonet) en afdichting (borgmoer) werken onafhankelijk van elkaar
Bajonetsysteem met teruglooprem en contaschroef (borging tegen zelfstandig opengaan)

Voor gebruik in de afdichtingspakking en aluminium flens HSI90. De thermische moffen bieden een groot toepassingsgebied en worden met behulp van hitte van de systeemdekselsteunen op de kabels gekrompen. Niet bezette systeemdekselsteunen kunnen worden afgesloten met een stop.

Feiten

Voordelen:

groter toepassingsgebied
optimaal krimpresultaat door centreerbanden
Afdichting naar de kabel toe door smeltlijm in de thermische mof

Leveringsomvang:

Thermische moffen
Centreerband bij HSI 90-D1/75

Materiaal:

Systeemdeksel met steun: polycarbonaat
Borgmoer: PC/PBT mix
Thermische mof met smeltlijm: polyolefine
Centreerband: EPDM

Dichtheid:

gas- en waterdicht tot 2,0 bar

Downloads

Montagehandleiding

HSI90 - Systemdeckelmontage (PDF, 4MB)

Datasheet & aanbestedingstekst

Om de datasheet en de aanbestedingsteksten te kunnen downloaden, moet u eerst het product hieronder samenstellen om vervolgens met het symbool Download symbol het downloaden te starten.

Varianten

Ondersteuning-Ø (mm)	Aantal kabels/medium	Toepassingsgebied kabel-Ø (mm)	Bestelcode	Artikelnummer	GTIN
75	1	25-72	HSI90 D1x75 WS	3030300089	4052487060936	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
32	3	12-30	HSI90 D3x32 WS	3030300090	4052487060899	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
20	6	8-18	HSI90 D6x20 WS	3030300091	4052487060912	Uw download voor de gekozen variant: Datasheet Download (.pdf) Aanbestedingsteksten Tekstweergave (.txt) Word (.docx) Aantal:
